LED顯示風淋室主板

LED顯示風淋室主板可自動實現內、外門的互鎖與解鎖；照明的啟停；人體自動感應以及風機的啟停等功能。LED顯示風淋室主板在自動流程時有相關語音提示，并具有風淋時間、前后門解鎖延時時間、照明延時間可調等靈活功能。

風淋室面膜示意圖

LED顯示風淋室主板按鍵說明:

>>LED顯示風淋室主板急停按鍵：任何時候按下急停按鍵，紅色急停指示燈亮，并自動斷開除照明外的所有輸出，再次按下時，系統恢復到初始狀態。此按鍵主要用于內外門不能解鎖、風淋不能自動關閉及其它需維護時。

>>LED顯示風淋室主板風淋按鍵：在內外門關閉后，按下手動按鍵，系統即轉入風淋過程。 此按鍵主要用于門磁、紅外失靈或風機維護檢修時。

>>LED顯示風淋室主板照明按鍵：使用“照明”按鍵，可開關風淋室內照明燈。此按鍵主要用于門磁失靈或燈具檢修時。

>>LED顯示風淋室主板上、下調按鍵：在風淋開始前或結束后，通過上、下調鍵調節風淋延時時間；在進入內部參數設置時進行調節或選項。



風淋室控制板副板接線示意圖輸入、輸出端子接口說明

風淋室控制器副板特寫

1、強電輸入接口

ａ．供電電源：220VAC（絲印標記為220V AC IN）

2、強電輸出接口

a．風機：1A 220VAC（接交流接觸器線圈,絲印標記為風機中繼）

b．照明：1A 220VAC（如燈管較多可接中間繼電器,絲印標記為照明指示燈）

c．工作指示:1A 220VAC（絲印標記為工作指示燈）

d. 電源指示：1A 220VAC（絲印標記為電源指示燈）

3、弱電輸入接口

a． 內門門磁開關：無源觸點（絲印標記為內門磁）

b． 外門門磁開關：無源觸點（絲印標記為外門磁）

c． 紅外感應開關：無源觸點（絲印標記為紅外）

4、弱電輸出接口

a.紅外開關電源：12VDC（絲印標記為12V  GO）

b.外門電鎖：600mA DC12V  （外門電鎖）

c.內門電鎖：600mA DC12V  （內門電鎖）

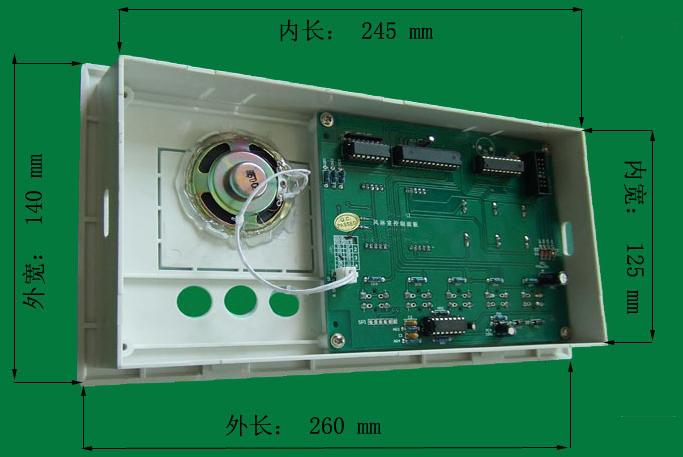

LED顯示風淋室主板開孔尺寸

LED顯示風淋室主板使用注意事項：

1、產品開孔尺寸：L×W=245×125（MM）

2、產品使用的門磁開關要求：關門時觸點閉合，開門時觸點斷開；

3、產品使用的紅外感應開關要求：220VAC或12VDC供電，無人時觸點斷開，有人時觸點閉合；

4、 產品使用的電鎖要求：12VDC供電，600MA以下電流，并注意不要外接二極管（電路板已帶）。

5、因風淋室線路板限制，各接口端子建議均不要外接大于100W設備，  如風機較功率較大或燈盤較多可經交流接觸器及中間繼電器轉接。
